名称:
|
电气化铁路接触网用分段绝缘器（翼式A型）
|
类型:
|
电气化铁路接触网分段绝缘器（翼式）
|
|
录入时间:
|
2018-01-07
|
浏览次数:
|
5296
|
|
详细介绍
|
|
电气化铁路接触网用分段绝缘器
翼式分段绝缘器(A型)
本型号分段绝缘器符合并按TB/T3036-2016《电气化铁路接触网用分段绝缘器》中A型分段绝缘器之要求设计制造。

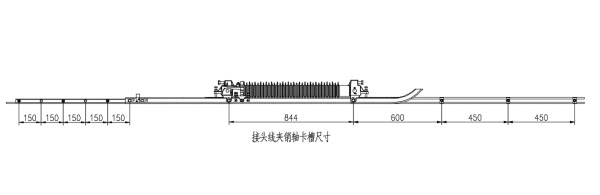

结构示意图
|
规 格 型 号
|
FYFH-1.6AT（空气绝缘间隙≥300mm，Y型）
|
工作条件
|
用 途
|
工频单相交流电气化铁道接触网的同相电气分区
|
|
额定工作电压
|
27.5kV
|
|
海 拔 高 度
|
＜4000m
|
|
环 境 温 度
|
－40℃～+70℃
|
|
环 境 条 件
|
适于高湿度、高盐密度、重污染和沿海、隧道区段
|
|
允许通过速度
|
≤200km/h
|
机械性能
|
最大拉伸工作负荷
|
≥16.5 kN
|
|
拉伸破坏负荷
|
≥75 kN
|
|
与接触线接头的起始滑动力
|
线断不滑
|
电气性能
|
爬 电 距 离
|
＞1600mm
|
|
空气绝缘间隙
|
≥300mm
|
|
工频湿闪电压
|
≥87kV
|
|
雷电冲击耐受电压（1.2/50μs)
|
≥160kV
|

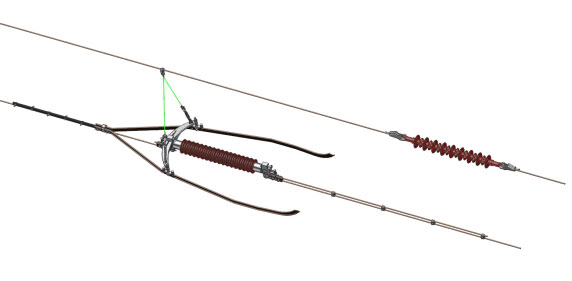

安装参考图
(详见说明书)
该型分段绝缘器采用左右导流滑道对称布局，与复合绝缘子呈品字结构，导流滑道无断口，绝缘部件不直磨，主绝缘子受力，导流滑道无弯矩，绝缘器底平面平直度好，受电弓通过性好等特点。
|
|
