名称:
|
电气化铁路接触网用分相绝缘器
|
类型:
|
电气化铁路接触网分相绝缘器
|
|
录入时间:
|
2018-01-07
|
浏览次数:
|
6254
|
|
详细介绍
|
|
电气化铁路接触网用分相绝缘器
本型号分段绝缘器符合并按TB/T3037-2002《25 kV电气化铁路接触网用分相绝缘器》中要求设计制造。
结构示意图
工作条件
|
标 称 电 压
|
25kV
|
|
海 拔 高 度
|
＜4000m
|
|
环 境 温 度
|
－40℃～+70℃
|
|
允许通过速度
|
≤160km/h
|
机械性能
|
拉伸破坏负荷
|
≥75kN
|
|
与接触线接头的起始滑动力
|
线断不滑
|
电气性能
|
爬 电 距 离
|
＞1800mm
|
|
工频湿耐受电压
|
≥130kV
|
|
雷电冲击耐受电压（1.2/20μs)
|
≥270kV
|

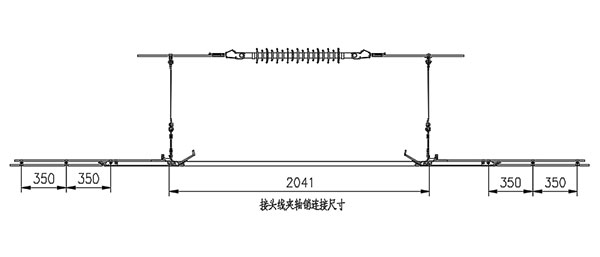

安装参考图
(详见说明书)
该型分相绝缘器采用单根复合绝缘材料，两端增加不锈钢过渡滑道，避免了传统接头线夹处硬点造成的接触线磨损，通过性更平滑，振动更小，减小了接触线过度磨损产生断线的风险，延长了产品使用寿命。
|
|
