名称:
|
户外高压隔离开关（27.5kV）
|
类型:
|
户外高压隔离开关（27.5kV）
|
|
录入时间:
|
2018-01-06
|
浏览次数:
|
4007
|
|
详细介绍
|

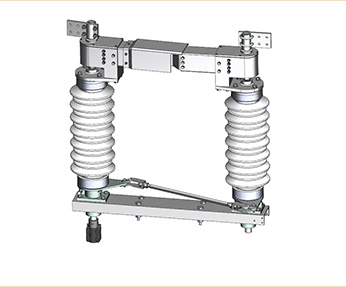

27.5kV户外高压隔离开关
GW4-27.5/1250-31.5

一、产品简介：
二、产品概况：
GW4-27.5型隔离开关是交流50HZ户外高压电器，供有电压无负荷时分合电路之用。开关为双柱转动、水平打开形式，分不接地、单接地、双接地三种形式。
导电闸刀采用矩形导电件，不易变形，散热面积大，散热效果好，采用最新型触指、触头压力连接，闸刀与出线端采用触指压接方式，接触可靠，接触电阻小、发热小，具有良好的导电性；刀闸接触部件均镀锡(镀银)处理，耐腐蚀性好，自洁能力强。
可配CS11型手动操作机构或CS-2型手摇操作机构，也可配用CJ-2型电动操作机构。
三、使用条件：
1.
海拔高度 不超过4000m；
2.
环境温度 -40℃～+40℃；
3.
风速 不大于34m/s；
4.
地震烈度 不超过8度；
5.
不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
四、主要技术指标：
技 术 参 数 表
|
序号
|
项 目
|
单位
|
GW4-27.5
|
|
1
|
额定电压
|
KV
|
27.5
|
|
2
|
最高工作电压
|
KV
|
31.5
|
|
3
|
1min工频耐受电压
（有效值）
|
对地
|
KV
|
95
|
|
断口
|
KV
|
118
|
|
雷电冲击耐受电压
（峰值）
|
对地
|
KV
|
185
|
|
断口
|
KV
|
215
|
|
4
|
额定电流
|
A
|
400、630、1250、1600、2000、2500
|
|
5
|
4s热稳定电流 (有效值)
|
KA
|
20、25、31.5、40
|
|
6
|
动稳定电流 (峰值)
|
KA
|
50、63、80、100
|
|
7
|
机械寿命
|
次
|
10000
|
|
8
|
配用操作机构
|
|
CS-11、 CS-2
|
|
9
|
配电动操作机构
|
|
CJ-2
|
|
|
