名称:
|
户外高压隔离开关(10/15kV防鸟型)
|
类型:
|
户外高压隔离开关（10kV）
|
|
录入时间:
|
2017-12-28
|
浏览次数:
|
3768
|
|
详细介绍
|
|
GW4-10/15kV户外高压隔离开关(防鸟型)
GW4-15/400-20
一、概述
HGW4-10/15型户外交流高压隔离开关供有电压无负荷时分、合电路之用。
本产品具备防鸟、防开关跳闸功能；针对鸟在隔离开关底座上筑巢、活动导致开关跳闸的问题，优化设计结构，隔离开关不论在合闸、分闸位均能有效防止鸟的触电及开关跳闸，完美解决了鸟的保护，及鸟的活动导致开关跳闸问题。

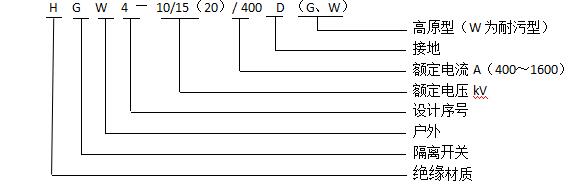

1、产品型号含义如下：
2、 使用条件
2.1 海拔高度 不超过4000m;
2.2 环境温度 -40℃～+40℃;
2.3 风速 不大于35m/s;
2.4 地震烈度 不超过8度;
2.5 覆冰厚度 不大于10㎜;
2.6普通型适用于一般地区,耐污型适用于重污秽地区;
2.7 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
二、产品主要特点

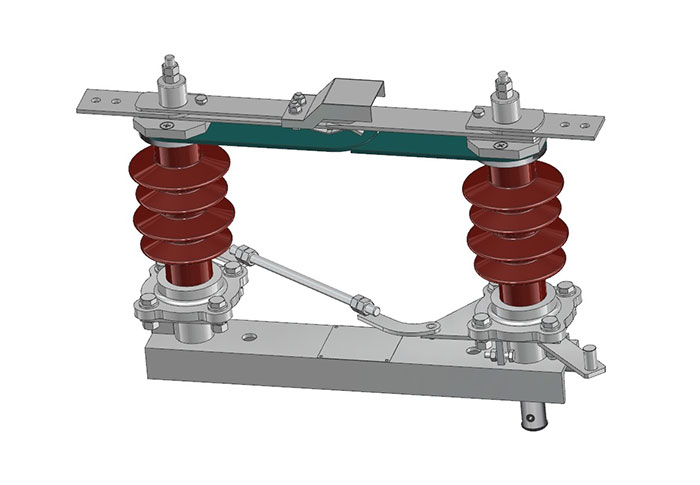

GW4-10/15型户外交流高压隔离开关为双柱平开式结构，制成单相型，用联杆组成三相联动的隔离开关(见图);但也可单相出厂，单相使用;
隔离开关由底架、棒形支柱绝缘子、导电部分等组成;导电闸刀采用镀锡紫铜排制成，主刀采用双刀片结构，由两根完整紫铜排组成，结构更加合理，强度更大，不易变形，闸刀与出线板采用压接式面接触，电接触面积大，电阻小，发热小，导电性能更好；刀闸接触部件均镀锡处理，耐腐蚀性好。
产品底座、轴组件及连杆、连接件均采用优质304不锈钢材质，耐腐蚀、易清洁、免维护、使用寿命长，美观大方。
可配手动操动机构有CS11，或手摇操作机构CS-2。
三、 主要技术指标：
技 术 参 数 表
|
序号
|
项 目
|
单位
|
HGW4-15
|
|
1
|
额定电压
|
KV
|
15
|
|
2
|
最高工作电压
|
KV
|
17.5
|
|
3
|
1min工频耐受电压
（有效值）
|
对地
|
KV
|
55
|
|
断口
|
KV
|
60
|
|
雷电冲击耐受电压
（峰值）
|
对地
|
KV
|
105
|
|
断口
|
KV
|
120
|
|
4
|
额定电流
|
A
|
400、630、1000、1250
|
|
5
|
4s热稳定电流 (有效值)
|
KA
|
20、25、31.5
|
|
6
|
动稳定电流 (峰值)
|
KA
|
50、63、80
|
|
7
|
机械寿命
|
次
|
10000
|
|
8
|
配用操作机构
|
|
CS11、CS8-6D
|
|
|
