GW4-10/15kV型户外高压隔离开关(普通型)

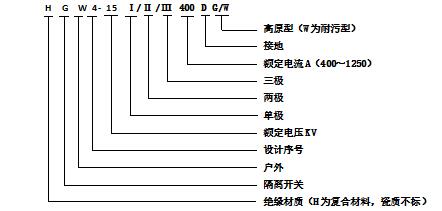

GW4-15/400-20
一、 产品简介：
二、 产品概况：

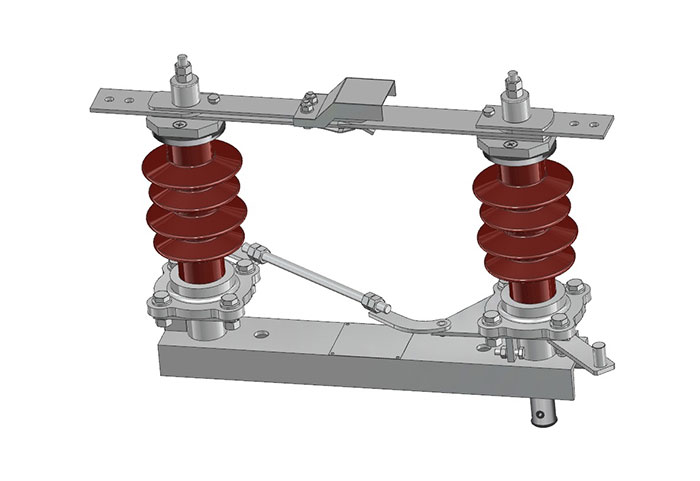

GW4-10/15型隔离开关是交流50HZ户外高压电器，供有电压无负荷时分合电路之用。开关为双柱转动、水平打开形式，可三极配合使用，也可单独使用。
导电闸刀采用镀锡紫铜排制成，主刀采用双刀片结构，由两根完整紫铜排组成，结构更加合理，强度更大，不易变形，闸刀与出线板采用压接式面接触，电接触面积大，电阻小，发热小，导电性能更好;刀闸接触部件均镀锡处理，耐腐蚀性好。
产品底座、轴组件及连杆、连接件均采用优质304不锈钢材质，耐腐蚀、易清洁、免维护、使用寿命长，美观大方。
手动操作机构有CS11型，也可配用CS-2型手摇操动机构。
三、 使用条件：
1. 海拔高度 不超过4000m;
2. 环境温度 -40℃～+40℃;
3. 风速 不大于34m/s;
4. 地震烈度 不超过8度;
5. 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈震动的场所。
四、 主要技术指标：
技 术 参 数 表
|
序号
|
项 目
|
单位
|
HGW4-10/15/20
|
|
1
|
额定电压
|
kV
|
15
|
|
2
|
最高工作电压
|
kV
|
17.5
|
|
3
|
1min工频耐受电压
（有效值）
|
对地
|
kV
|
55
|
|
断口
|
kV
|
60
|
|
雷电冲击耐受电压
（峰值）
|
对地
|
kV
|
105
|
|
断口
|
kV
|
120
|
|
4
|
额定电流
|
A
|
400、630、1000、1250
|
|
5
|
4s热稳定电流 (有效值)
|
kA
|
20、25、31.5
|
|
6
|
动稳定电流 (峰值)
|
kA
|
50、63、80
|
|
7
|
机械寿命
|
次
|
10000
|
|
8
|
配用操作机构
|
|
CS11、CS-2
|
|
|
